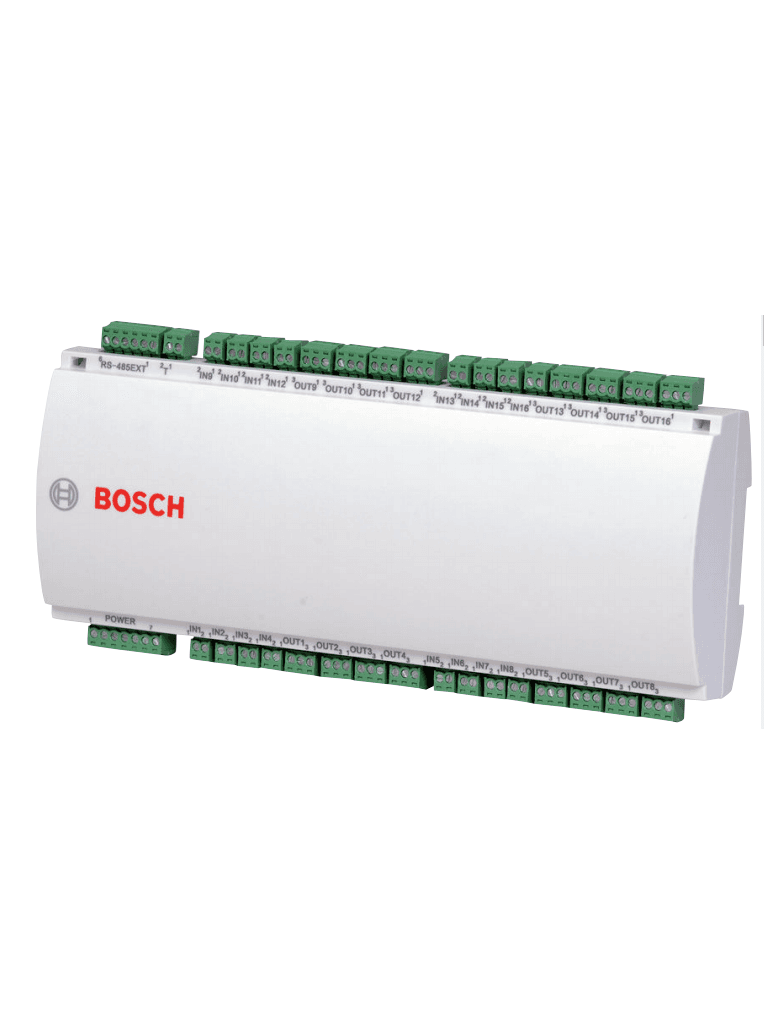

Módulo de Expansión para AMC2 Bosch

El AMC2 16I-16O-EXT, el AMC2 16I-EXT y / o los tableros de extensión AMC2 8I-8O-EXT solo pueden usarse con el controlador de acceso AMC2 y proporciona entrada adicional y contactos de salida.

El controlador AMC2 tiene ocho entradas y ocho salidas de señales. El AMC2 determina el estado de la puerta (abierta o cerrado) a través de las señales de entrada analógicas. Las salidas de relé pueden ser utilizado para activar mecanismos de bloqueo, por ejemplo.

Si no hay suficientes contactos disponibles en el AMC2 para transfiere las señales necesarias, hasta tres AMC2 xI-xO-EXT las unidades se pueden conectar para proporcionar entradas adicionales y salidas sistemas de notas con Access Personal Edition el software solo puede conectar una extensión de E / S a un controlador AMC2.

Notas de instalación / configuración

Se pueden conectar hasta tres tarjetas de extensión a una controlador AMC2; esto proporciona un máximo de 56 entradas y señales de salida para configuración con las señales AMC2.

Para una configuración del sistema, el AMC2 16I-16O-EXT, AMC2 16I-EXT, y AMC2 8I-8O-EXT también se pueden usar en combinación, por ejemplo dos AMC2 16I-16O-EXT y un AMC2 8I-8O-EXT - pero el número máximo de módulos que pueden estar conectado también está restringido a tres por AMC2 controlador.

Sistemas de notas con Access Personal Edition el software solo puede conectar una extensión de E / S a un controlador AMC2.

Un AMC2 16I-16O-EXT solo puede proporcionar señales para el Entradas del controlador AMC2 al que está conectado. No es posible transmitir a otro AMC2.

 Principales Características:

• Conexión RS485 al controlador AMC2 .
• Hay tres modelos disponibles, uno con 8 entradas y 8 salidas, otro con 16 entradas y 16 salidas y otro con 16 entradas.
• El estado de las entradas y las salidas se muestra en la pantalla LCD de AMC2.
• Velocidad de transferencia a la interfaz EXT (RS485): 9,6 kBit/s.
• Las tarjetas de ampliación de AMC2 se pueden facilitar con la unidad de alimentación PBC-60 con SAI integrado.

Especificaciones:

• Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz).
• 512 kB-EPROM / FLASH.
• 256 kB-SRAM.
• EEPROM serial.
• RTC
• Flash compacto de 2 GB conectable.
• Batería para SRAM y RTC.
• La dirección de host puede configurarse mediante un interruptor deslizante.
• Interfaz de host: - RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45.
• 4 interfaces de lector: - Wiegand o - RS-485, 2 hilos, optoacoplado, 19.200 Bd.
• 8 salidas de relé: - máx. voltaje de conmutación: 30 V DC- máx. corriente de conmutación: 1,25 A.
• 8 entradas analógicas supervisadas.
• Manibela de encendido.
• Botón de reinicio.
• Transferencia de datos encriptada.
