Fuente de Energía para AMC2 Bosch

El APS-PSU-60 es la fuente de energía para los controladores de la familia AMC2 , lo siguiente se aplica al modo de batería:

Funciones Básicas:

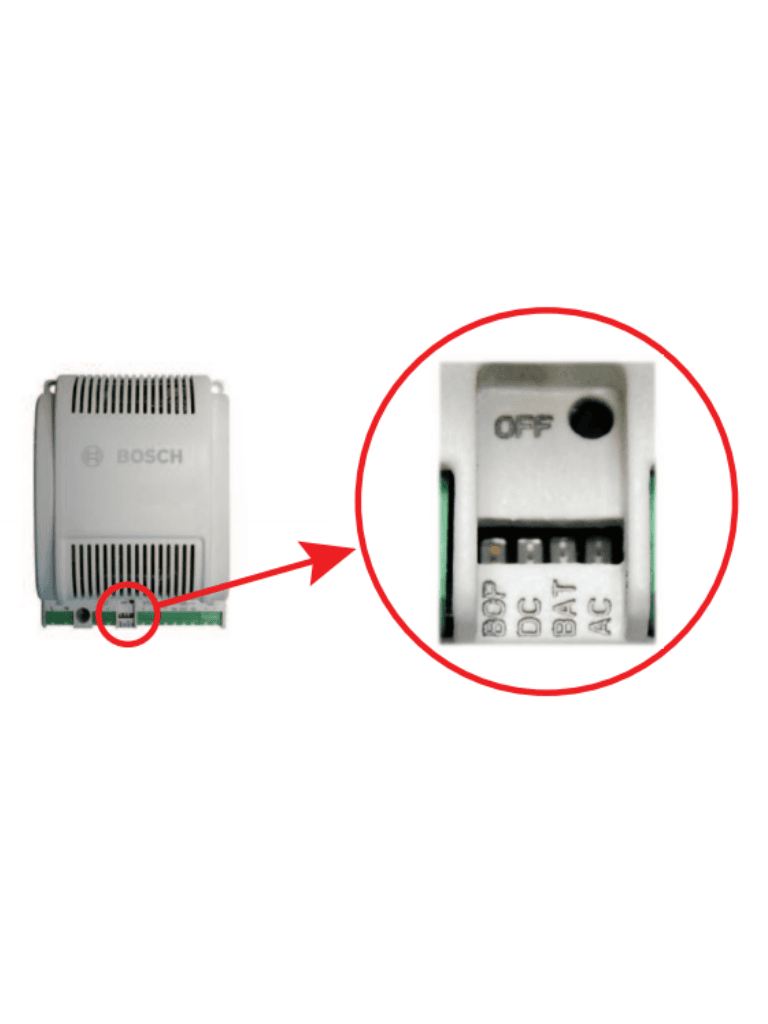

El modelo PSU-60 incluye los siguientes indicadores LED de estado del voltaje:

• Si el voltaje de entrada (CA) supera los 85 VCA, se enciende la luz LED verde junto a AC y se cierra el relé de CA.
• Si el voltaje de salida (CC) supera los 12 V o 24 V (según el modo), la luz LED verde se enciende junto a DC y se cierra el relé de CC.
• Si el voltaje de la batería supera los 11 V o 22 V (según el modo), la luz LED verde se enciende junto a BAT y se cierra el relé de BAT. Lo siguiente se aplica al modo con batería:
• Si el voltaje de entrada es inferior a 85 VCA, la fuente de alimentación cambia al modo de funcionamiento con batería y se enciende la luz LED amarilla junto a BOP.
• El botón OFF (apagar) solo se activa en el modo de funcionamiento con batería. Presione este botón para apagar la unidad PSU-60.
• El reinicio es posible solamente cuando se restablece el suministro de corriente alterna.

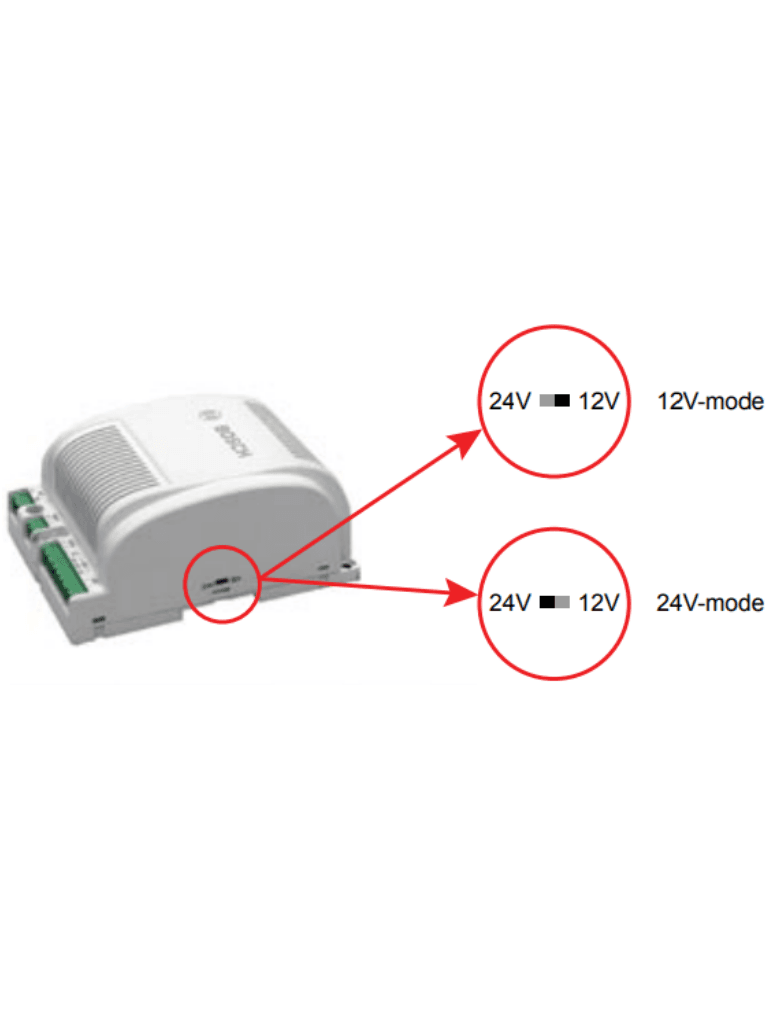

• Esta unidad de fuente de alimentación se puede cambiar a los modos de 12 V o 24 V. Para hacerlo, el selector debe estar configurado como se muestra a continuación cuando no haya voltaje de entrada en la fuente de alimentación.

Certificados y Homologaciones

El producto cuenta con clasificación según las siguientes normas:

• EN 55022, Clase B.
• EN 55024.
• IEC/UL/EN 60950 y CSA (seguridad del producto) .
• CE .
• RCM (Australia).
• RoHS 2.0 Consulte http://www.boschsecurity.com para obtener más información.

Piezas incluidas

Estos son los componentes suministrados:

• Fuente de alimentación .

• Enchufe:

• 1 conector de 2 clavijas para circuitos eléctricos (CA primaria)
• 3 de 2 clavijas
• 1 de 4 clavijas.

• Documentos adjuntos (manual de instalación).

Nota: PSU-60 - unidad de fuente de alimentación AMC

Unidad de fuente de alimentación con dispositivo para cargar baterías integrado, compatible con baterías de 12 V/7 Ah, 12 V/14 Ah y 24 V/7 Ah. Cuenta con salida de voltaje programable en 12 VCC o 24 VCC.

Número de pedido: APS-PSU-60.

Principales Características:

• Compatible con baterías de 12 V / 7 Ah, 12 V / 14 Ah y 24 V / 7 Ah.
• Salida de tensión seleccionable de 12 VDC o 24 VDC.
• Seleccionable 5 A @ 12 VDC o 2,5 A @ 24 VDC salida de corriente.
• Proteccion al sobrevoltaje.
• Regula el voltaje de carga de la batería.

Especificaciones:

Valores de salida

Voltaje de salida:

• Modo de 12 V 10 a 15 V
• Modo de 24 V 20 a 30 V
• Corriente de salida:
• Modo de 12 V 5 A máximo
• Modo de 24 V 2,5 A máximo
• Potencia de salida: 60 W (constante)
• Protección de sobrevoltaje a:
• Modo de 12 V 16,5 V.
• Modo de 24 V 33 V.

Variables ambientales:

• Temperatura de funcionamiento: -20°C a 60°C (-4°F a 140°F).
• Temperatura de almacenamiento: -40°C a 85°C (-40°F a 185°F).
• Humedad relativa: Del 5% al 95%.
