Módulos de Expansión Qolsys

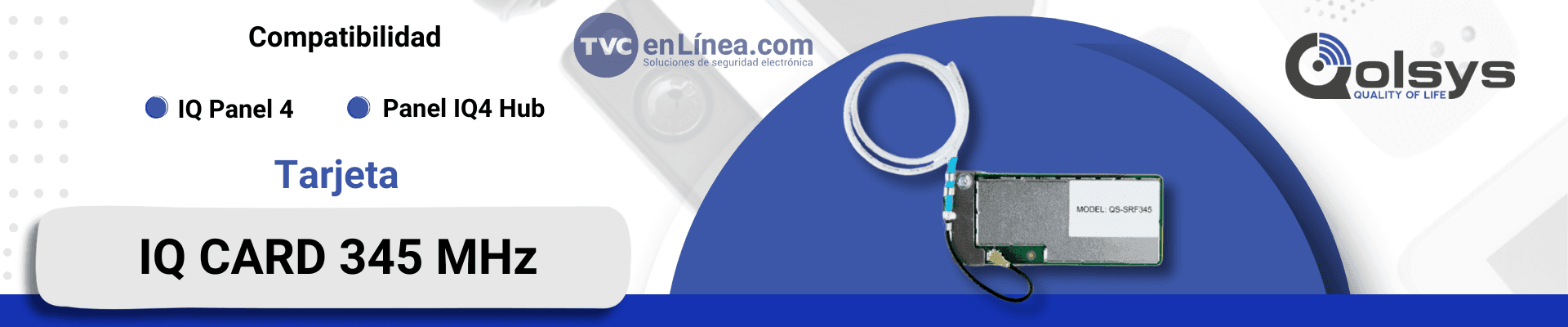

La IQCard-345 es una tarjeta de expansión de radiofrecuencia que permite que los nuevos paneles IQ4, IQ4 Hub, IQ4 NS sean compatibles con los sensores que operan en la frecuencia de 345 MHz. Al instalar esta tarjeta, le das la capacidad de "escuchar" y controlar esos sensores viejos ya existentes. Al instalar esta tarjeta en la Ranura 3 (Slot 3) del panel, le das la capacidad de "escuchar" y controlar esos sensores viejos, permitiéndote actualizar solo el cerebro (el panel) y mantener tus contactos de puerta, ventana y sensores de movimiento existentes.

La IQ Card-345 se puede instalar en la “Ranura 3” de los paneles.

Paneles compatibles:

• IQ Panel 4
• Panel IQ4 Hub
• IQ4 NS

Dispositivos inalámbricos compatibles:

• Honeywell (345 Mhz)
• Resideo (345 Mhz)
• 2GIG (345 Mhz)

Antes de comenzar

• Desliza el dedo hacia abajo y toca “Configuración” y luego “Configuración avanzada”. Ingresa tu código y toca “APAGAR”
• Una vez que el panel IQ se haya apagado completamente, desenchufe o desconecte la energía quitando el conector cilíndrico dentro del panel o desenchufando la fuente de alimentación. NOTA: NO es necesario desconectar la batería

1. Desde la parte inferior del panel, busque el tornillo de retención y afloje completamente.
2. Una vez aflojado el tornillo, retire la placa posterior del panel para quitarla.
3. Localice la “RANURA 3”, que está designada como la ranura para las tarjetas secundarias SRF.
4. Haga coincidir los pines de la parte inferior de la tarjeta IQ con el terminal del panel IQ.
5. Presione la tarjeta IQ firmemente en su lugar.
6. Instale y ajuste el tornillo de bloqueo provisto para fijar la tarjeta IQ en su lugar. Asegúrese de que la antena permanezca conectada y no interfiera con la batería.
7. Vuelva a colocar la cubierta posterior, comenzando por las pestañas superiores.
8. Asegúrese de que la antena SRF blanca salga por el orificio de la placa posterior. Presione hacia abajo en la parte inferior y ajuste el tornillo de retención.
9. Vuelva a enchufar la fuente de alimentación y mantenga presionado el botón de encendido durante 3 segundos para encender.
