Controlador Edge / PRAESENSA

PXI-CORE controlador Edge

Unidad base de integración compacta e inteligente, para riel DIN, alimentación de 24 VCC.

Número de pedido PXI-CORE | F.01U.395.004

El controlador Edge PXI-CORE es la unidad base de hardware para integración inteligente. Consta de una unidad de hardware compacta para montaje en riel DIN, sistema operativo Linux y firmware. La integración inteligente se refiere a la integración entre sistemas y dispositivos de Bosch Building Technologies. Además de esta unidad base de hardware, se requiere la aplicación de software de control inteligente (Intelligent control SW App) dedicada para el controlador Edge PXI-CORE, la cual se vende por separado. La información de la aplicación de control inteligente detallará las funciones, así como los sistemas y dispositivos compatibles.

Esta solución de integración inteligente se conecta a sistemas y dispositivos basados en IP utilizando la interfaz IP disponible. La aplicación de control inteligente (Intelligent control App) se ejecuta directamente en el controlador Edge PXI-CORE. La instalación, las actualizaciones y la configuración de esta aplicación se pueden realizar de forma remota desde cualquier ubicación a través de la interfaz gráfica web (web-GUI). El controlador Edge PXI-CORE está equipado con un Módulo de Plataforma Segura (TPM) 2.0, cuenta con soporte completo para arranque seguro (secure boot), conexión web segura mediante HTTPS y es compatible con certificados firmados por autoridades de certificación (CA) para autenticación. Todo esto enfocado en garantizar un alto nivel de ciberseguridad.

• Plataforma de integración compacta pero potente
• Basada en aplicaciones sobre Linux Ubuntu Core
• Rendimiento de CPU multinúcleo
• Alto nivel de ciberseguridad integrado

• Instalación y actualización remota de aplicaciones.
• Interfaz de usuario basada en web para configuración.
• Soporte para LDAP.
• Soporte para servidor NTP.
• Diseñado para operación 24/7.

Información reglamentaria

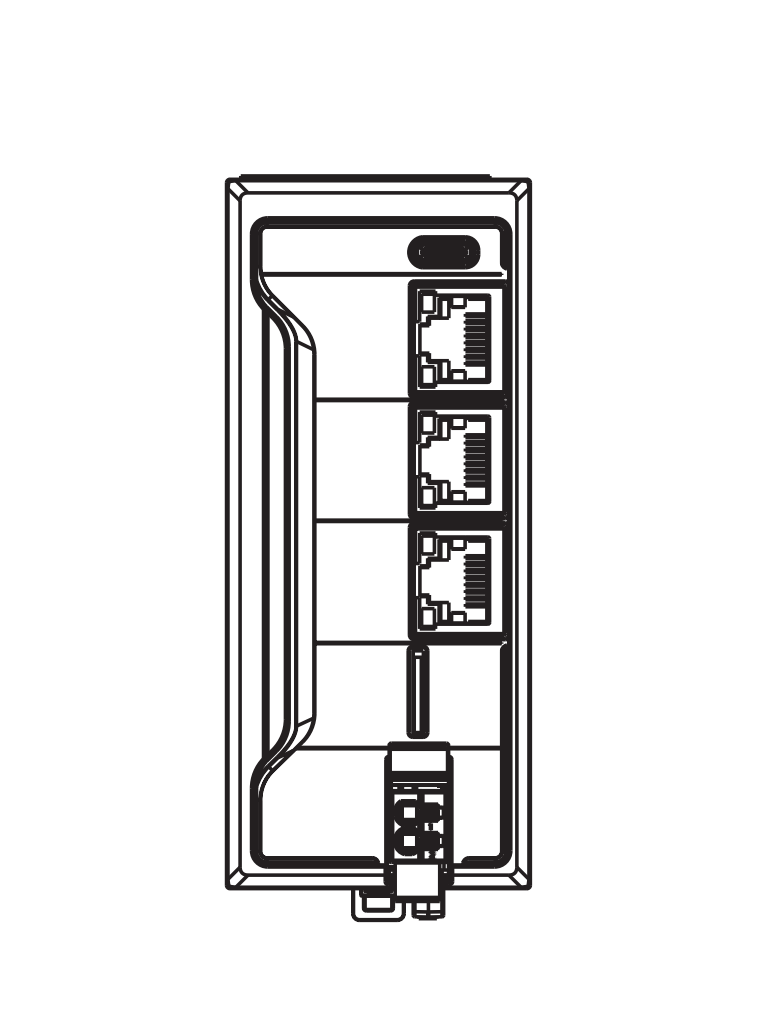

Dimensiones en milímetros

1 PXI-CORE Controlador Edge

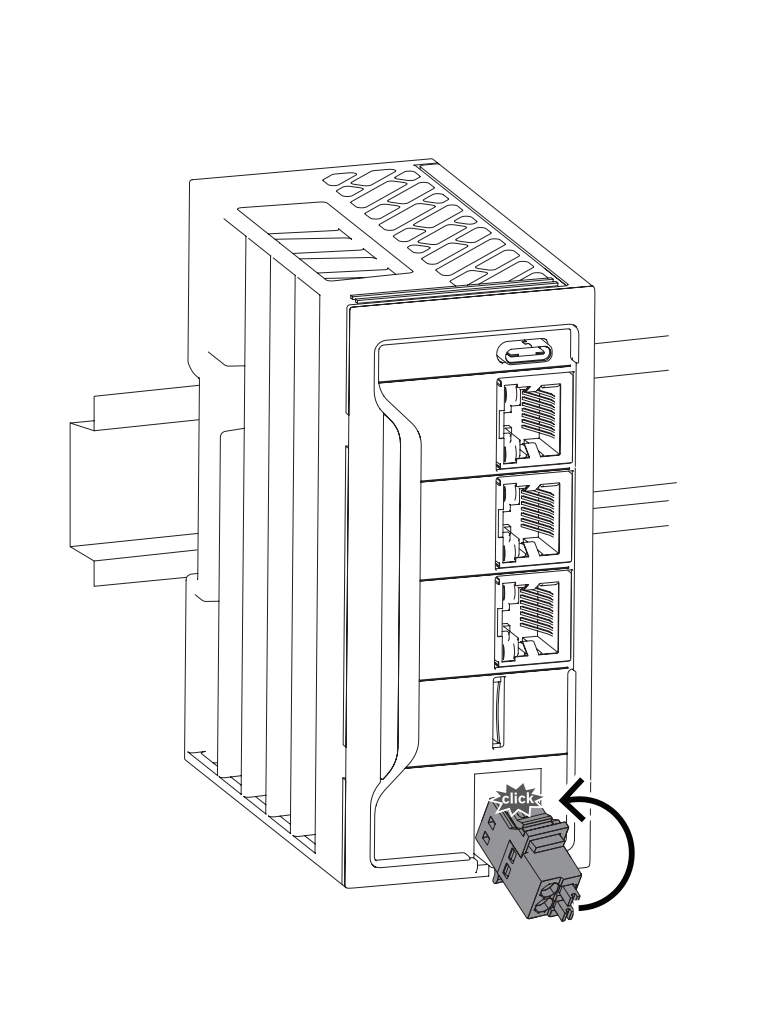

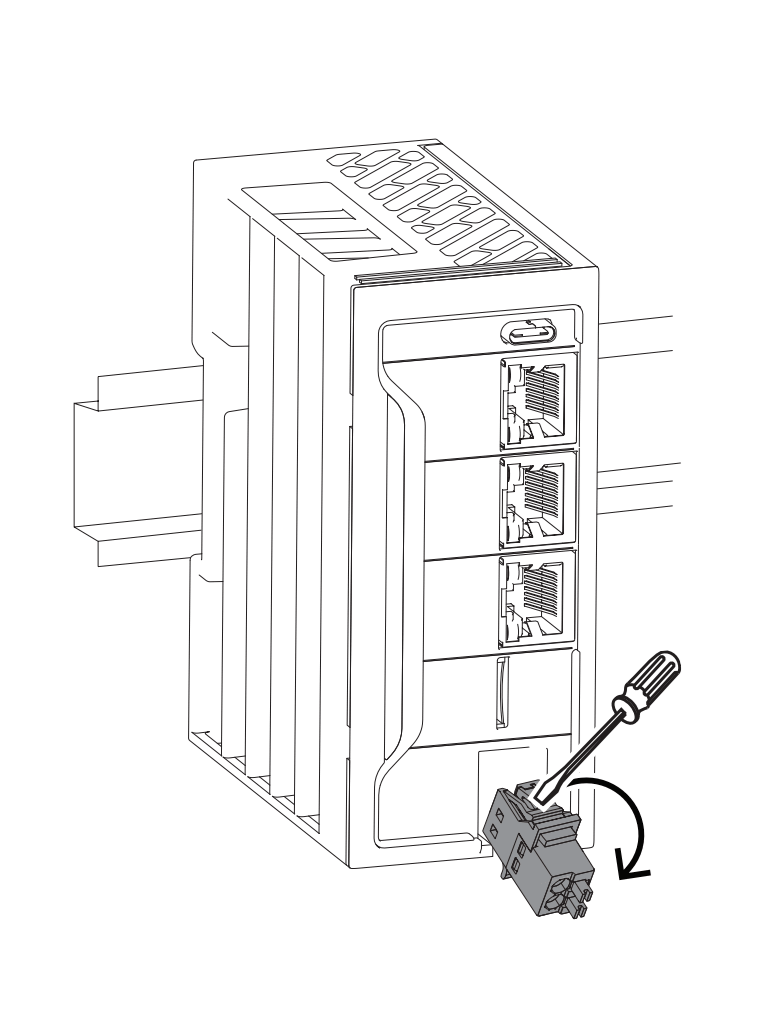

1 Conector de alimentación de 24 V, RTB, de 2 pines (fuente de alimentación no incluida)

Tensión nominal: 24 VCC SELV/PELV

Rango máximo de tensión de alimentación permitido: 18 VCC a 31.2 VCC (incl. todas las tolerancias y rizado)

Consumo máx. de corriente a una tensión nominal de 24 V: 320 mA

Consumo máx. de potencia a una tensión nominal de 24 V: 7.68 W

Protección por fusible: eFuse, 2.0 A

Modelo de seguridad: TPM 2.0

Procesador: Zynq UltraScale+, 64 bits, 4 × ARM A53

Memoria RAM: 2 GB DRAM

Interfaces de comunicación RJ45: 2 × conexión Ethernet (10 Mb, 100 Mb, 1 Gb)

USB: 1 × puerto host USB, TIPO C (USB 2.0), longitud máxima de cable de 3 m

Tarjeta SD: Ranura para tarjeta microSD máx. 32 GB, FAT32

Batería: CR1025
