Módulos de Expansión Bosch

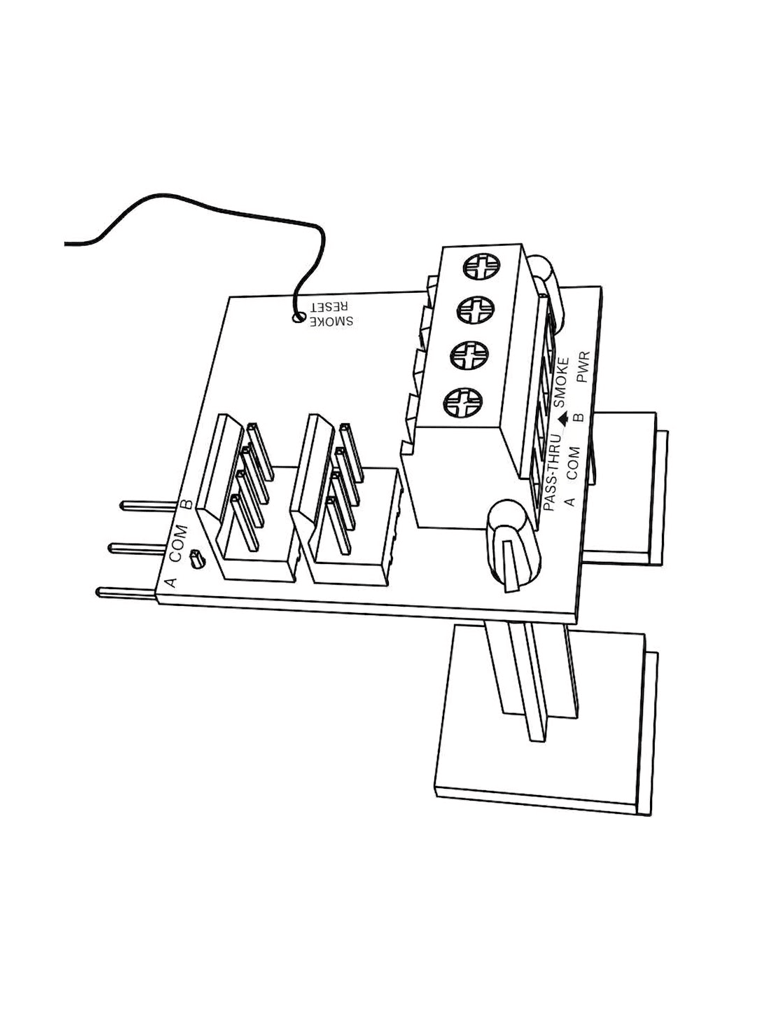

B201 Módulo de bucle alimentado por 2 cables

El módulo proporciona un circuito de dispositivo iniciador con una sola alimentación. El módulo es compatible con detectores de humo compatibles con 2 cables de 12 V compatibles. También es compatible con la conexión de dispositivos antirrobo al panel de control.

Número de pedido B201

El B201 proporciona un circuito de dispositivo iniciador con una sola alimentación. El módulo es compatible con detectores de humo compatibles con 2 cables de 12 V compatibles. El B201 es apto para conectar dispositivos de incendio o de antirrobo alimentados, de 2 hilos. Utilícelo con un módulo de relés de inversión para detectores de humo D132A para detectores de humo con sirena integrada.

• Apto para el uso con detectores de humo de 2 hilos y dispositivos antirrobo
• Admite hasta 20 detectores de humo compatibles
• Restablece los dispositivos de enclavamiento desde el panel de control
• Se conecta del bloque de terminales del panel de control con patillas integradas fáciles de instalar

El módulo se conecta a las entradas del panel de control. Los terminales A y COM son un punto de conexión directa (paso) y los terminales B y PWR son un bucle con alimentación.

El bucle con alimentación utiliza una RFL de 1,8 kΩ para la supervisión.

Certificaciones y aprobaciones

Paneles de control compatibles

B6512

B5512/B5512E v2.01 y superior

B4512/B4512E v2.01 y superior

B3512/B3512E v2.01 y superior

Detectores compatibles

Admite la combinación de detectores de distintos números de modelo y fabricantes. Para obtener una lista de detectores de humo de 2 cables compatibles, consulte la Guía de instalación del módulo de bucle alimentado de 2 cables (B201).

Módulos compatibles

Módulo del relé de inversión del detector de humo D132A

1 B201 Módulo de bucle alimentado por 2 cables

1 Resistencias RFL de 1,8 kΩ (N/P: F01U009011)

Dimensiones (Alto x Ancho x Fondo) (mm): 36 x 36 x 37.60 mm

Humedad relativa de funcionamiento, sin condensación (%): 5 – 93 %

Longitud de cable (m): 1188 m

Temperatura de funcionamiento (°C): 0 – 49 °C
